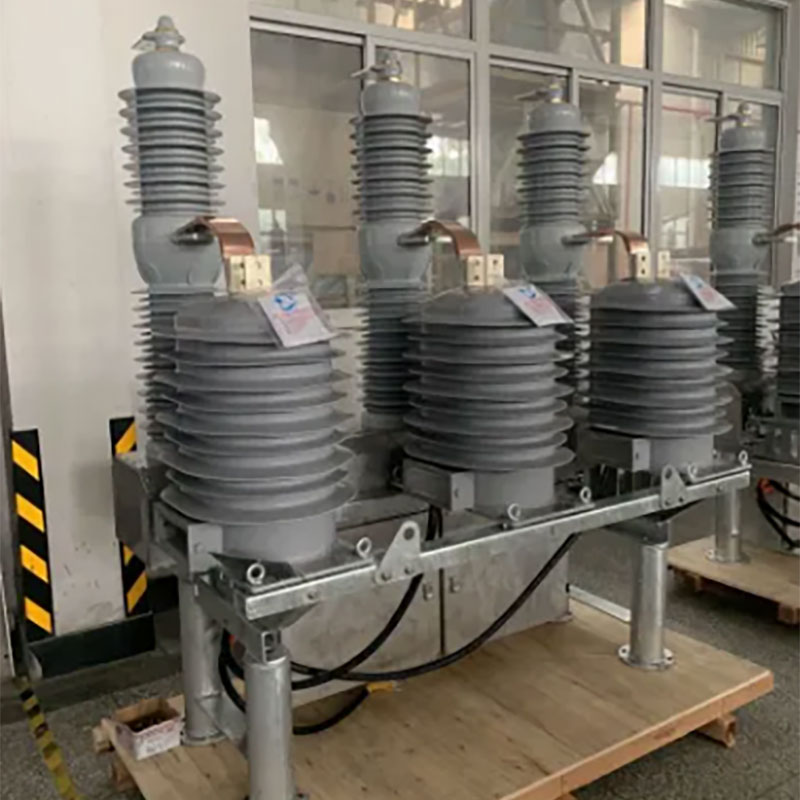

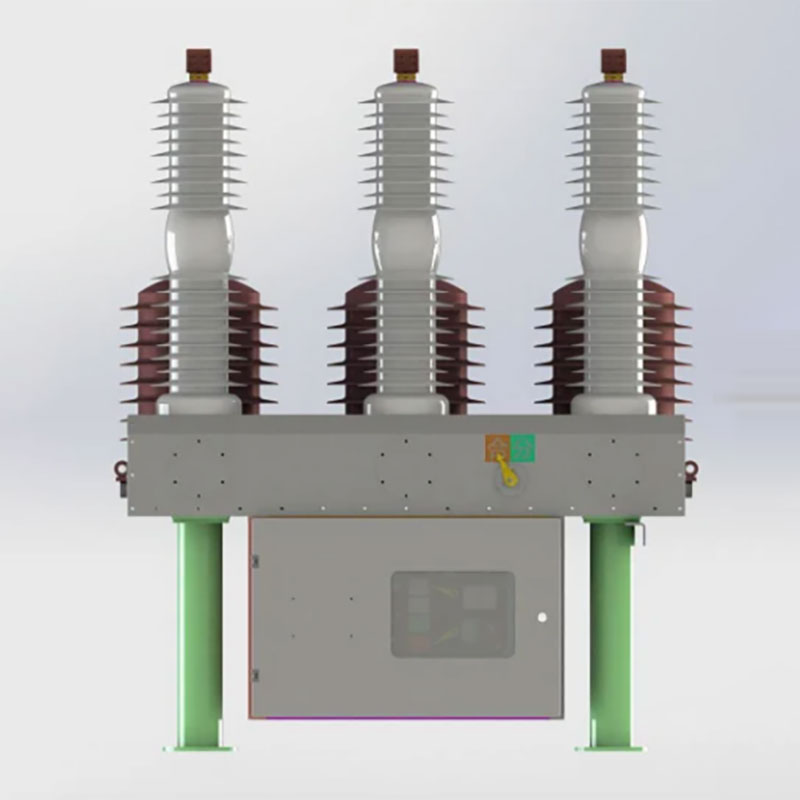

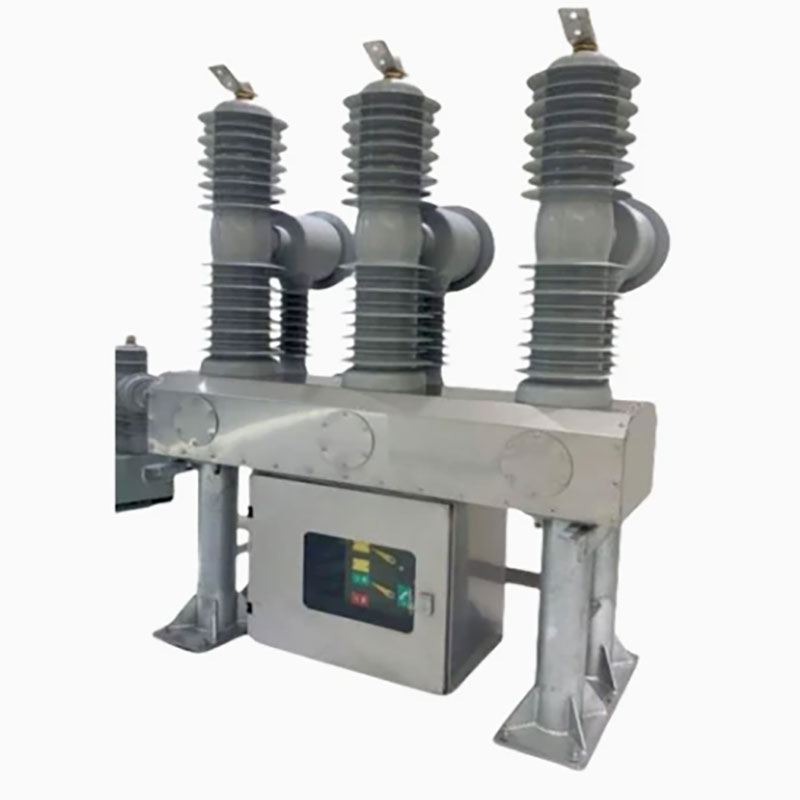

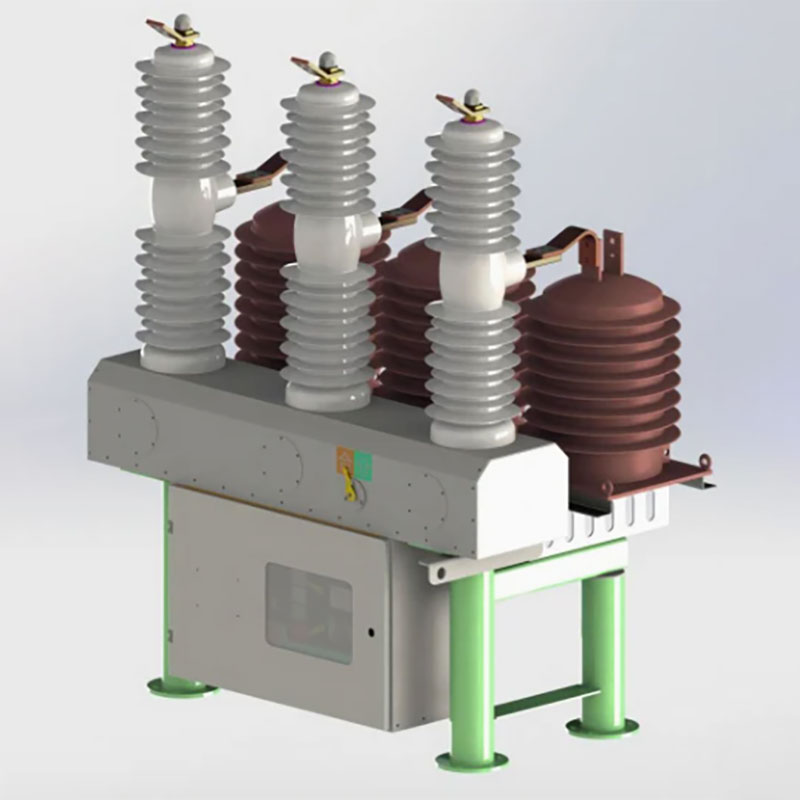

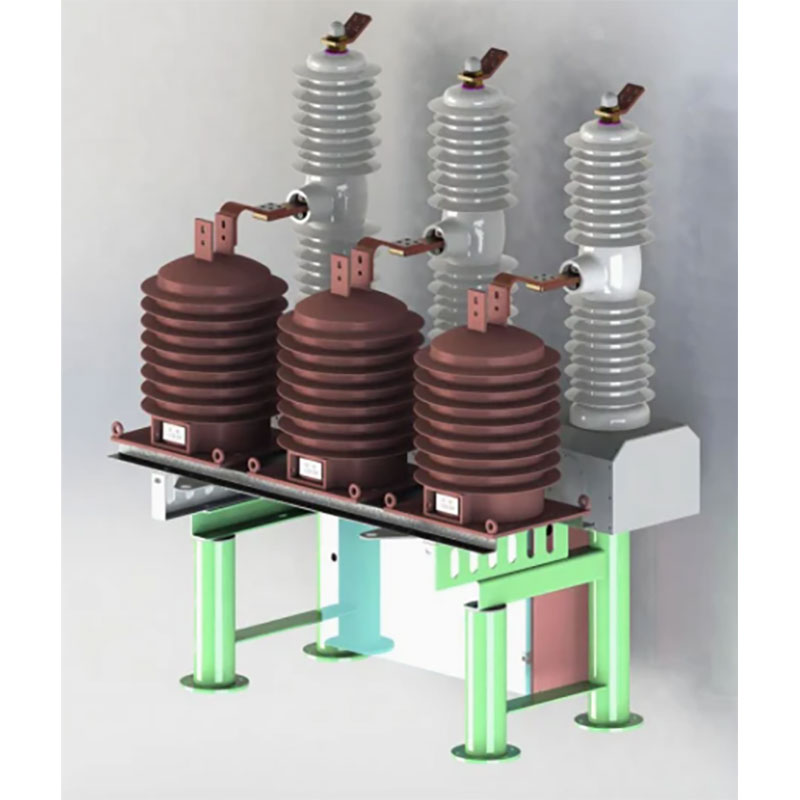

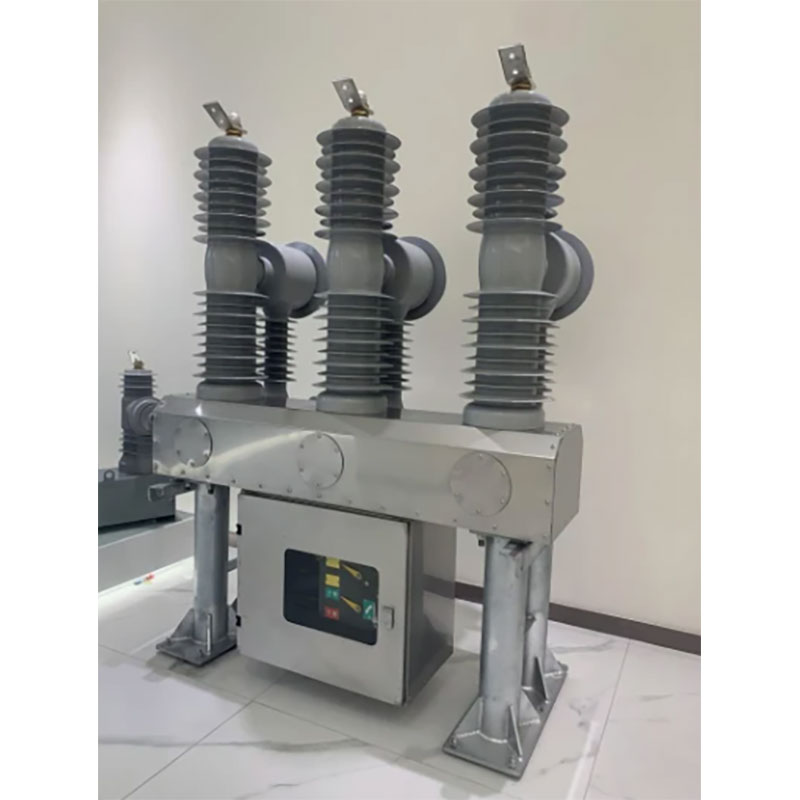

Breaker ciorcad i bhfolús lasmuigh

Is aonad dáileacháin lasmuigh de voltas rátáilte 40.5 kV agus minicíocht 50 Hz é an breaker ciorcad folúis lasmuigh a mhonaraítear ag Dahu Electric, atá infheidhme maidir le taobh friothálach an fhostáisiúin agus an fhiontair thionsclaíoch agus mhianadóireachta a dteastaíonn cosaint ghinearálta, rialú agus oibriú go minic uathu.

Seol Fiosrúchán

Cur síos ar an Táirge

Is é an príomhchorp den chiorcad breaker díothú i bhfolús, struchtúr simplí, cumas cumhachtach cur isteach agus saol fada seirbhíse. Tá an cuaille déanta as roisín eapocsa / inslitheoir ilchodach rubair silicone, gan aon ghás ola agus SF6, tá an breaker ciorcad folúis inslithe soladach seo deartha go cairdiúil.

Tar éis struchtúr inslithe ilchodach a úsáid, comhlíonann breaker ciorcad folúis lasmuigh na riachtanais a bhaineann le fad an aeir agus an t -achar creep faoi ghnáthdhálaí oibriúcháin agus laghdaítear go héifeachtach toirt an bhriste ciorcaid, suiteáiltear an príomh -idirghabhálaí folús seoltaí agus an nasc dinimiciúil agus statach sa sorcóir inslithe, ionas nach mbeidh an chéim ach 300mm. Is naisc sheasta iad na príomhchineálacha leictreacha ciorcaid le hiontaofacht ard.

Sonraí Táirgí

Meicníocht modúlach

Dearadh meicníochta modúlach, struchtúr an -chaighdeánaithe;

Is furasta meicníocht a chur le chéile / dí -chomhdhlúthú agus éasca a chothabháil;

Iontaofacht ard le níos lú líon codanna

Láimhseáil muirir chomhtháite, déanann Oibríocht áisiúil agus éasca

Cuaille de chineál pota

Ábhar inslithe atá neamhdhíobhálach don chomhshaol, soláthraíonn PA66 meáchan éadrom, feidhmíocht tréleictreach ard;

Diúscairt in -athchúrsáilte agus éasca tar éis saolré an táirge;

Éifeachtach ó thaobh costais agus iontaofa;

Breaker ciorcad i bhfolús

Comhlíonann sé go hiomlán riachtanais chaighdeáin IEC agus GB;

Comhcheangal a chomhlíonadh, mí -oibríocht a chosc, agus sábháilteacht a sholáthar i bhfeidhm;

Dearadh modúlach, am seachadta giorraithe;

Oscailt bheag oscailte agus feidhmíocht den scoth;

Buntáiste feidhmíochta

Tá meicníocht oibriúcháin mhaighnéad buan inúsáidte ag an táirge, tá an mheicníocht feistithe le maighnéad buan, ag an maighnéad buan chun fórsa coinneála a sholáthar, ionas go gcoinnítear an lasc sa stát oscailte agus dúnta, i gcomparáid leis an meicníocht oibríochta earraigh traidisiúnta, laghdaítear líon na gcodanna meicniúla go mór, déantar an tslabhra meicniúil a mhéadú go mór.

Príomh -Sonraíocht Theicniúil

Paraiméadair theicniúla
.	Mír			Aonad	Luach
1	Voltas rátáilte			KV	40.5
2	Insliú rátáilte leibhéal (leibhéal na farraige: 1000m)	Cumhacht 1 min minicíocht Le seasamh voltas	Tástáil thirim		95
			Tástáil fhliuch (Domhan lasmuigh Insliú)		85
		Impulse tintreach a sheasamh Voltas (Buaic) 1.2/50us			200
3	Sruth rátáilte			A	1600/2500
4	Minicíocht Rátáilte			Hz	50/60
5	Ciorcad gearra rátáilte reatha a bhriseadh sruth reatha			an	31.5
6	Seicheamh Oibríochta Rátáilte			O-0.3S-C-180S- CO-180S-C
7	Ciorcad gearr rátáilte ag briseadh amanna briste reatha			amanna	20
8	Ciorcad Gearr Rátáilte Reatha Dúnta (Buaic)			an	80
9	Buaic rátáilte a sheasamh reatha				50
10	Gearr -am rátáilte le seasamh leis an sruth				31.5
11	Am go hiomlán ag briseadh			S	<0.125
12	Ré an Chiorcaid Ghearr Rátáilte				4
13	Saol meicniúil			amanna	10000
14	Voltas oibriúcháin rátáilte agus ciorcad cúnta rátáilte voltas			V	110/220

Paraiméadair thréithiúla meicniúla de bhriseadh ciorcaid

.	Mír	Aonad	Luach
1	Imréiteach teagmhála	mm	18 ± 1
2	Déan teagmháil le Overtravel	mm	6 ± 1
3	Luas oscailte	M/s	1.6 ± 0.2
4	Luas deiridh	M/s	0.8 ± 0.2
5	Comhtháiteacht oscailt agus dúnadh trí chéim	m	≤2
6	Achar céime	mm	680 ± 2
7	Teagmháil Am Preab Dúnta	m	≤3
8	Friotaíocht ciorcaid seoltaí gach céim	babaí	≤60
9	Am Deiridh	m	25 ~ 60
10	Am oscailt	m	20 ~ 50
11	Minicíocht chumhachta rátáilte an mhótair stórála fuinnimh	W	110
12	Voltas rátáilte de mhótair stórála fuinnimh	V	220
13	Voltas max./min.motor		120%/80%
14	Voltas oibriúcháin dúnta rátáilte		220
15	Max./min. Voltas oibriúcháin dúnta		120%/80%
16	Voltas Oibriúcháin Oscailte Rátáilte		220
17	Max./min. Voltas oibriúcháin a oscailt		120%/65%

Paraiméadair theicniúla na meicníochta oibriúcháin
.	Mír		Aonad	Luach
1	Voltas oibriúcháin rátáilte	Fabhraitheoir oscailte	V	AC220
		Tripper dúnta		AC220
2	Friotaíocht rátáilte	Fabhraitheoir oscailte	Ω	56
		Tripper dúnta		56
3	Minicíocht Cumhachta Aschuir Rátáilte	Fabhraitheoir oscailte	W	320
		Tripper dúnta
4	Minicíocht chumhachta mótair stórála fuinnimh			110
5	Voltas rátáilte stórála fuinnimh mótair		V	AC220
6	Am stórála fuinnimh		S	≤10
